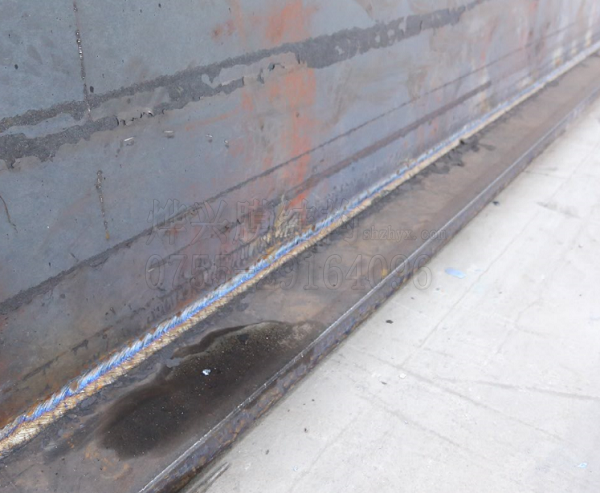

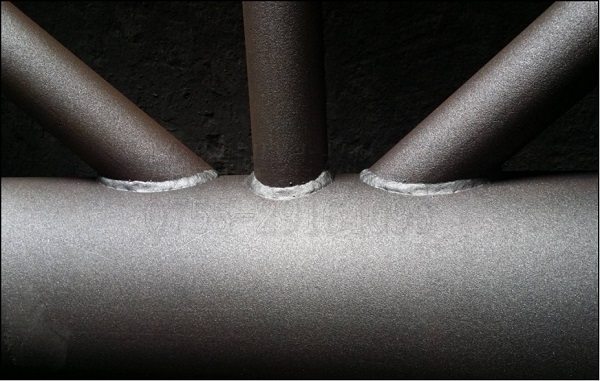

冬季氣溫比較低，對(duì)鋼構(gòu)焊接施工影響較大。冬季鋼結(jié)構(gòu)焊接施工時(shí)，焊接接頭冷卻加快，將促使冷裂紋的萌發(fā)與擴(kuò)展，冷裂紋的延遲效應(yīng)增大；同時(shí)，冬季焊接施工預(yù)熱困難，且構(gòu)件表面濕度增加，易引發(fā)氫質(zhì)裂紋，燁興公司總結(jié)18年的鋼結(jié)構(gòu)施工經(jīng)驗(yàn)，冬季焊接施工時(shí)采用的以下保證措施：

1、大雪天禁止施工。

2、低溫調(diào)價(jià)下進(jìn)行鋼結(jié)構(gòu)焊接施工，構(gòu)件表面的霜、露水、殘留雪花等必須清掃干凈，并應(yīng)對(duì)剛才進(jìn)行烘干，并使鋼板的溫度至少提高20-30℃。

3、焊條嚴(yán)格按產(chǎn)品質(zhì)量證明書的規(guī)定烘焙，鋼結(jié)構(gòu)工程廠家建議將烘好的焊條，存放在100℃左右的保溫箱中,焊工領(lǐng)用時(shí)每次領(lǐng)4h的消耗量，存放入保溫筒內(nèi)，隨用隨取，陰雨天氣，保溫筒中的焊條有限期縮短為2-3h，過期焊條必須及時(shí)回收，并做好標(biāo)記進(jìn)行重新烘焙，重新烘焙的次數(shù)規(guī)定為2次。

4、焊前預(yù)熱溫度應(yīng)符合下表《冬季鋼結(jié)構(gòu)焊接前預(yù)熱溫度》的規(guī)定要求。Q420C鋼的預(yù)熱溫度確定主要根據(jù)預(yù)熱溫度計(jì)算公式求出，并經(jīng)低溫焊接試驗(yàn)驗(yàn)證而確定；Q345C則比一般規(guī)定提高20℃。

5、預(yù)熱范圍應(yīng)保證每冊(cè)不少于100mm，且使熱量滲透到整個(gè)板厚，測溫點(diǎn)位離焊縫中心100mm處。

6、打底焊時(shí)其焊肉厚度控制在4-6mm，收弧時(shí)填滿弧坑。

7、鋼結(jié)構(gòu)的構(gòu)件焊接過程必須連續(xù)進(jìn)行直至焊接結(jié)束，但應(yīng)控制好層間溫度小于230℃，且不低于預(yù)熱溫度。

8、在焊接結(jié)束后，鋼結(jié)構(gòu)工程廠家建議立即覆蓋多層石棉布保溫緩冷，但對(duì)于Q420C厚度≥40mm時(shí)，立即進(jìn)行后熱消氫處理，其加熱溫度為200-250℃，保溫時(shí)間為1-1.5h，而后用多層石棉布覆蓋保溫緩冷至室溫。

9、在環(huán)境溫度為-10~-15℃時(shí)，焊接施工選擇在有陽光照射的白天進(jìn)行，陰雨天、下雪天以及晚上禁止焊接作業(yè)。
